Joint homocinétique 10 diametre d'arbre 25mm bride 4 pouces

Référence : VDR210254

NOUS CONSULTER

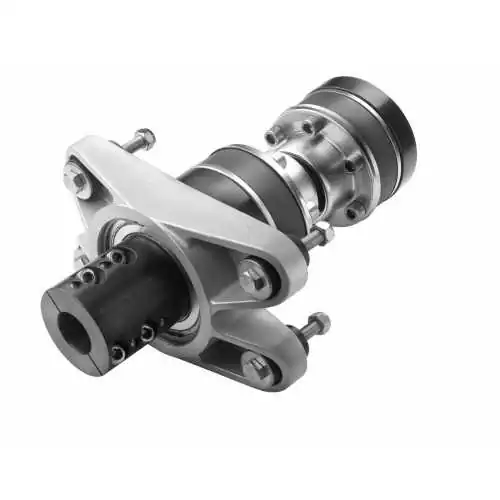

Joint homocinétique 10 diamètre d'arbre 25 mm bride : 4''

Prix sur demande merci de nous communiquer les informations suivantes :

Puissance moteur
Tr/min max moteur
Ratio inverseur
Vitesse max bateau
Diamètre LA
Utilisation : plaisance ou pro

Quelques avantages de ce joint compact avec palier de butée solidaire sont: une plus grande liberté pour le mouvement du moteur, la réduction des vibrations et du bruit à bord.

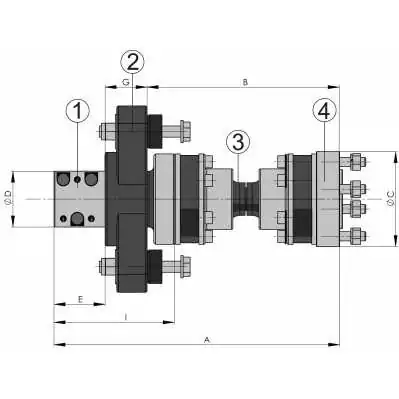

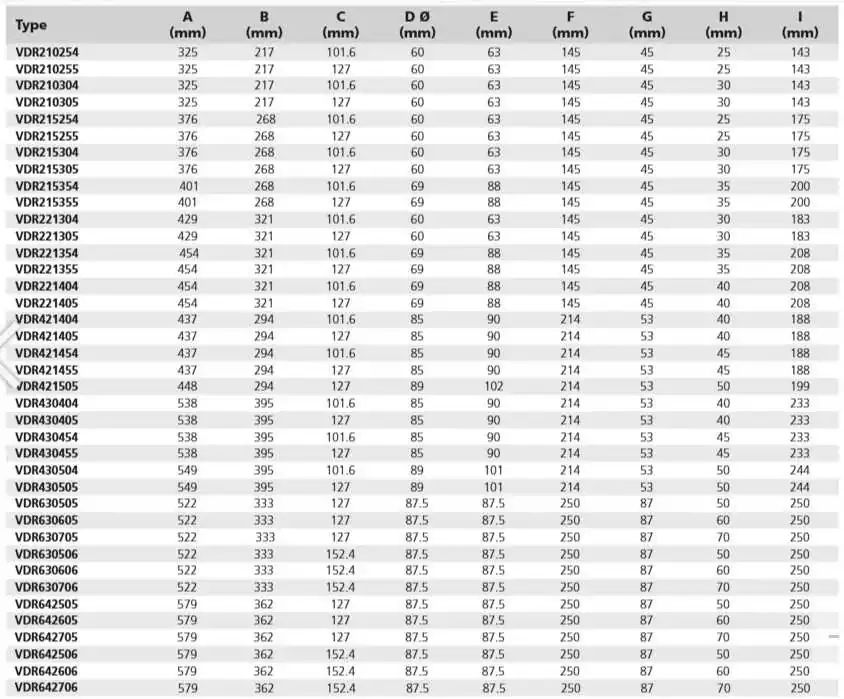

Diameter D (mm) 60
A (mm) 325
B (mm) 217
C (mm) 102
E (mm) 63
F (mm) 145
I (mm) 45
H (mm) 25
G (mm) 143

VOIR LE DOCUMENT TECHNIQUE PDF CI DESSOUS

Article technique et calcul à faire selon le modèle et spécificité

Type drive	2
Diamètre de bride (mm)	4
Code produit	VDR210254
Diamètre (mm)	101,6
Longueur (mm)	325
Diamètre de l'arbre (mm)	60

💡 Quel accouplement choisir pour votre arbre d’hélice ?

Le tourteau doit être associé à un accouplement adapté à la puissance du moteur et au niveau de vibrations de l’installation :

Uniflex / Uniflex 13 → voiliers, petits moteurs, installations standards Voir les Uniflex
Bullflex → moteurs diesel, transmissions rigides, forte filtration Voir les Bullflex
Combiflex → excellent compromis silence / absorption Voir les Combiflex
Type 6 → moteurs puissants ou usage intensif Voir les Type 6
Joint homocinétique → désalignement important ou angle d’arbre variable Voir les joints homocinétiques

Pour une installation complète, prévoyez également votre tourteau adapté et votre presse-étoupe.

Quantité

NOUS CONSULTER

Site sécurisé

Notre site sécurisé HTTPS crypte les échanges avec SSL Paiement sécurisé par CB Société Générale

Transport

Préparation de la commande > Chronopost : 24h00, Colissimo ou Mondial Relay 48h00 environ

PRODUITS SUR COMMANDE OU VENDU AU METRE

Les produits suivants ne sont ni échangeables ni remboursables (voir les CGV)

Retour produits

Vous disposez d'un délai de 15 jours ouvrables pour les produits en stock disponibles (voir les CGV)

💡 Comment choisir la bonne tresse PTFE pour votre presse-étoupe ?

Le diamètre de la tresse dépend principalement du diamètre de l’arbre d’hélice. Voici les équivalences les plus courantes en plaisance :

Ø arbre 15–20 mm → tresse 4–5 mm
Ø arbre 20–25 mm → tresse 6 mm
Ø arbre 25–32 mm → tresse 8 mm
Ø arbre 32–40 mm → tresse 10 mm
Ø arbre 40–45 mm → tresse 12 mm
Ø arbre 45–55 mm → tresse 14 mm

Une tresse bien dimensionnée assure une étanchéité durable, limite l’échauffement et améliore la longévité de l’arbre et du presse-étoupe.

Référence VDR210254

Fiche technique

Diamètre Arbre: Ø 25 mm
