Câblage électrique pour bateau : l’ossature de votre installation à bord

En tant que plaisancier studieux, vous savez que derrière chaque tableau électrique, chaque pompe, chaque éclairage ou accessoire à bord, passe un faisceau bien conçu. Le câblage électrique est l’élément central de cette architecture : il doit être dimensionné, protégé, fixé et clairement identifié pour assurer fiabilité, sécurité et maintenance simplifiée. ✅

Pour un bateau, les contraintes sont nombreuses : humidité, sel, vibrations, passages dans les fonds ou sous pont, et tensions souvent 12 V ou 24 V continues. Il est impératif de respecter les normes marines, notamment la NF EN 60092-507 qui détaille les exigences pour les installations électriques sur navires de plaisance.

Le câblage débute à la source (batterie / bus), puis chaque départ majoritaire ou auxiliaire doit passer par un fusible ou disjoncteur avant de circuler par des sections adaptées. Il doit ensuite être guidé proprement vers les équipements via des chemins définis, maintenu avec des colliers attache rapide, traverser cloisons ou planchers via des passe-fil étanches, et rejoindre des barrettes & bornes de raccordement ou des boîtes de dérivation étanches pour distribution.

Une installation soignée réduit les pertes, limite les surchauffes, facilite la maintenance, et s’intègre harmonieusement avec vos périphériques : interrupteurs, voyants lumineux, prises marines, relais… Chaque câble bien installé consiste en un gage de tranquillité lorsque le bateau est en mer ou à quai. ✅

Câblage électrique pour bateau – section adaptée & installation marine fiable

Il y a 321 produits.

Trier par:
Prix, décroissant Prix, croissant Pertinence Nom, Z à A Nom, A à Z
Affichage 1-15 de 321 article(s)
Retour au sommet

Critères de choix & bonnes pratiques

  • Section adaptée : définie en fonction du courant, de la longueur du câble, de la chute de tension acceptable (souvent < 5 %) dans les installations marines. ✅
  • Isolation et usage marin : câble marine type H07VK, ou homologué pour bateau, doivent résister au sel, aux vibrations et à l’humidité. ✅

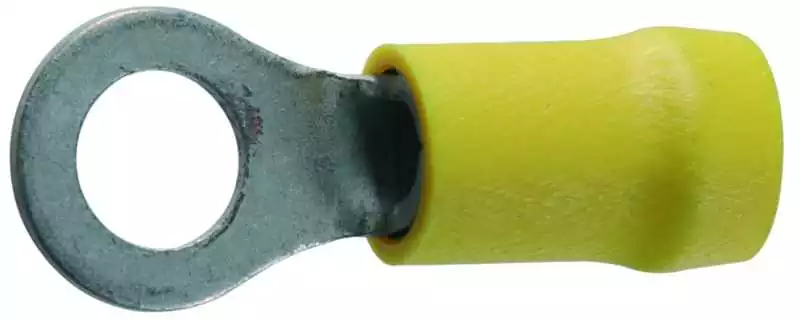

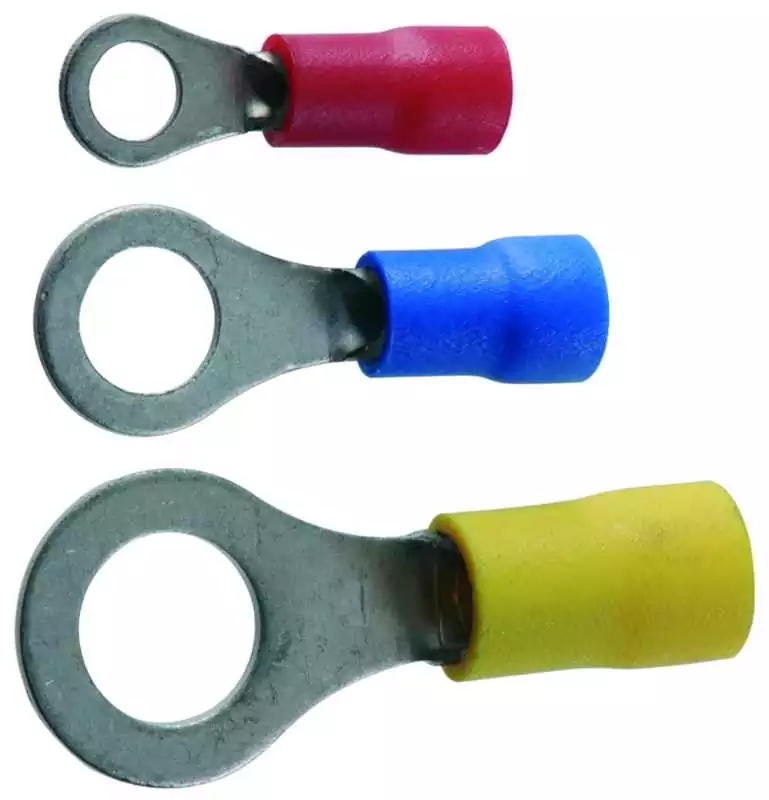

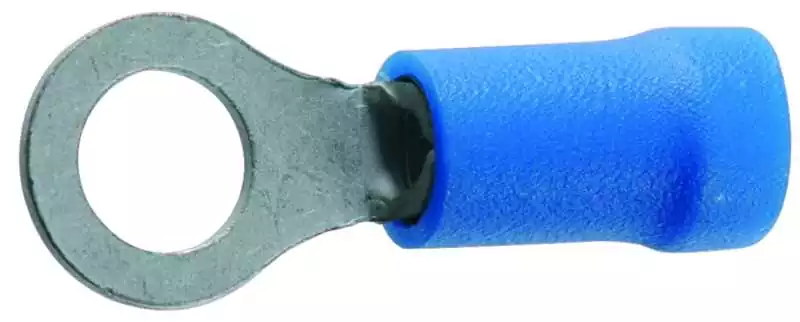

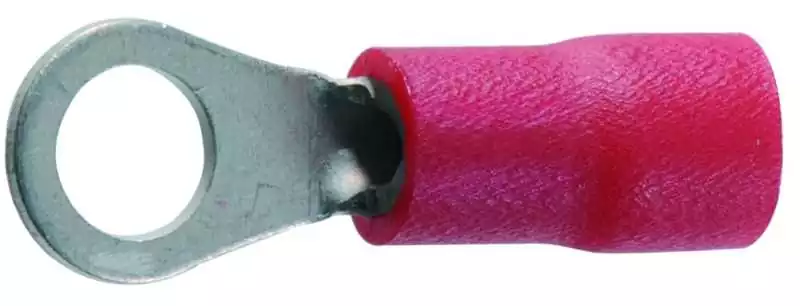

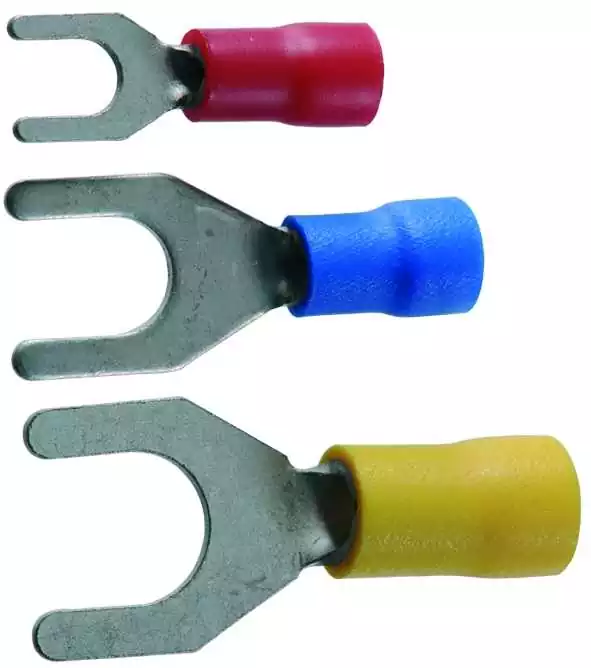

  • Fixation et cheminement : éviter les zones mobiles ou corrosives, utiliser des cosses isolées, des manchons thermorétractables, maintenir les faisceaux avec colliers et supports. ✅
  • Protection et documentation : fusible ou disjoncteur en amont de chaque circuit, étiquetage clair, schéma de câblage à jour. ✅

Étapes clés d’installation

Préparation

Identifiez les fonctions (éclairage, pompe, électronique, etc.), estimez la longueur de câble, choisissez la section et planifiez le chemin le plus direct en évitant les sources de chaleur et zones de frottement.

Pose & jonctions

Posez le câble, fixez-le par colliers, traversez les cloisons via des passe-fil étanches, puis terminez sur des barrettes ou bornes de raccordement, protégées via boîtes de dérivation si besoin. Utilisez des cosses ou manchons conformes pour toute jonction.

Test & validation

Contrôlez la tension aux bornes après montage (chute de tension < 5 % conseillé), vérifiez les serrages, l’absence de corrosion, l’étiquetage et la protection de chaque circuit.

À associer avec

Tableau électrique, fusibles, disjoncteurs thermiques, connecteurs rapides, barrettes & bornes, boîtes de dérivation, et modules de commande ou de signalisation comme voyants lumineux.

☑️ Câblage & connectique — surfer dans la famille
Accédez en un clic aux sous-catégories essentielles pour vos faisceaux, connexions et commandes.

FAQ - Câblage électrique

Comment choisir la section de câble pour un circuit 12 V dans un bateau ?

Évaluez le courant maximal, la longueur aller-retour du câble, et appliquez une chute de tension max d’environ 5 %. Par exemple, pour un courant de 10 A sur 5 m aller, une section d’environ 2,5 mm² peut être nécessaire, mais vérifiez toujours avec un tableau spécialisé ou fabricant.

Quelles sont les normes à respecter pour une installation électrique bateau ?

Pour les navires de plaisance, la norme NF EN 60092-507 s’applique pour la conception et l’installation. D’autres normes comme ISO 8846 (protection anti-explosion) peuvent aussi intervenir dans les espaces moteurs.

Peut-on faire passer un câble 12 V dans un passage sous pont sans protection supplémentaire ?

Non. Il faut un passage sécurisé, fixations adaptées (colliers, supports), et souvent un passe-fil étanche ou gaine protectrice. Le câble ne doit pas frotter, être soumis aux vibrations ou traverser directement des zones d’eau stagnante.

Quand faut-il remplacer un câble électrique à bord ?

Remplacez-le en cas de section insuffisante, surchauffe, isolation abîmée, corrosion visible, chauffe locale ou glissement fréquent. Il est bon de faire une vérification périodique avant chaque saison.
