Bras de mèche et barres de liaison

Bras de mèche & barres de liaison : les éléments invisibles d’une direction efficace

Dans un système de gouvernail ou de direction hydraulique/mécanique, les composants les plus visibles sont souvent la pompe, le vérin ou le câble. Cependant, ce sont les « liaisons » — c’est-à-dire les palonniers (bras de mèche) et les barres de liaison — qui garantissent que les efforts sont transmis du moteur à la mèche sans jeu, flexion ou imprécision. Ces éléments sont essentiels pour un pilotage précis et un comportement cohérent du bateau.

  • ✅ Fixation rigide : un bras de mèche bien dimensionné fixé sur la mèche ou le vérin évite les jeux.
  • ✅ Transmission directe : la barre de liaison relie le bras de mèche au secteur de barre ou à l’axe relevé, assurant que le mouvement du volant est bien retranscrit.
  • ✅ Durabilité marine : matériaux inox, aluminium anodisé, traitements anticorrosion indispensables en usage plaisance.

Pour le plaisancier malin, bien choisir ses bras de mèche et barres de liaison, c’est anticiper : dimensions adaptées à la mèche (Ø 30, 40, 50 mm…), entraxes, plateforme de fixation, orientation. Prenez par exemple un bras de mèche pour arbre Ø 30 mm ou Ø 40 mm chez une marque reconnue.

Ensuite, fixez votre barre de liaison en respectant un alignement correct entre le bras de mèche et l’axe de la mèche/gouvernail, pour éviter les contraintes latérales et garantir une course optimale. Plusieurs retours d’utilisateurs montrent que si l’angle entre le bras et le safran n’est pas maîtrisé, le débattement peut être réduit. Enfin, privilégiez des kits ou barres prêtes à monter ou conçues pour votre configuration – cela réduit les erreurs de montage.

En conclusion, bien que discrets, les bras de mèche et barres de liaison sont d’une importance capitale pour un système de direction cohérent. Le plaisancier sage ne néglige pas leur rôle et veille à leur qualité, à leur réglage et à leur compatibilité avec le reste de l’installation.

Bras de mèche & barres de liaison direction bateau – fixation fiable

Il y a 22 produits.

Trier par:
Prix, décroissant Prix, croissant Pertinence Nom, Z à A Nom, A à Z
Affichage 1-15 de 22 article(s)
Retour au sommet

Les composants & caractéristiques techniques

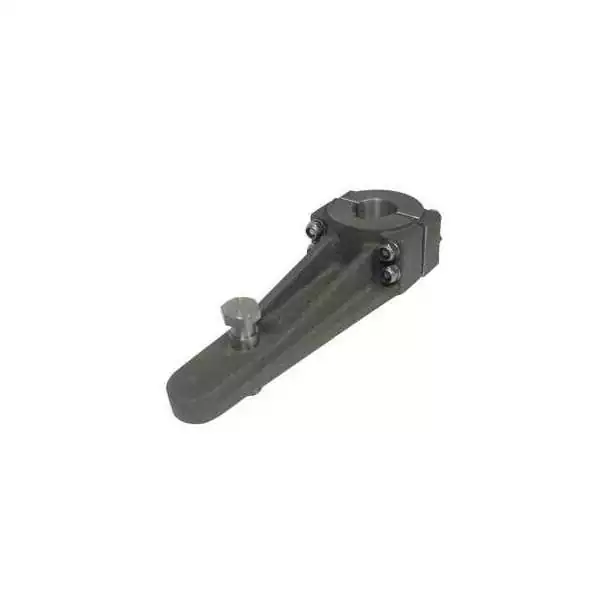

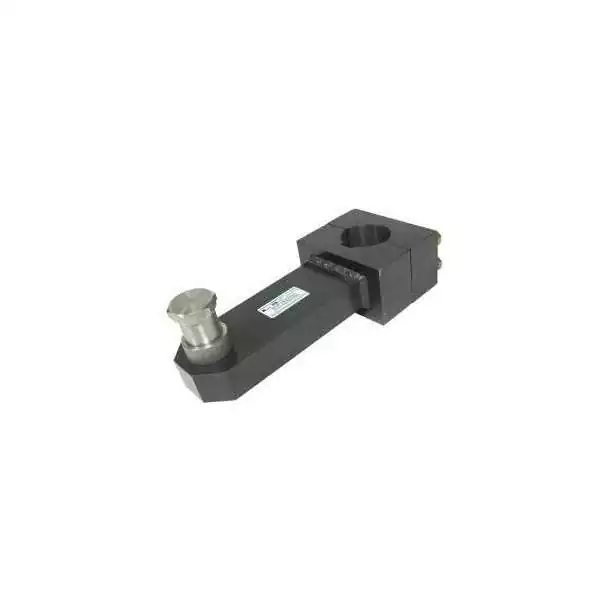

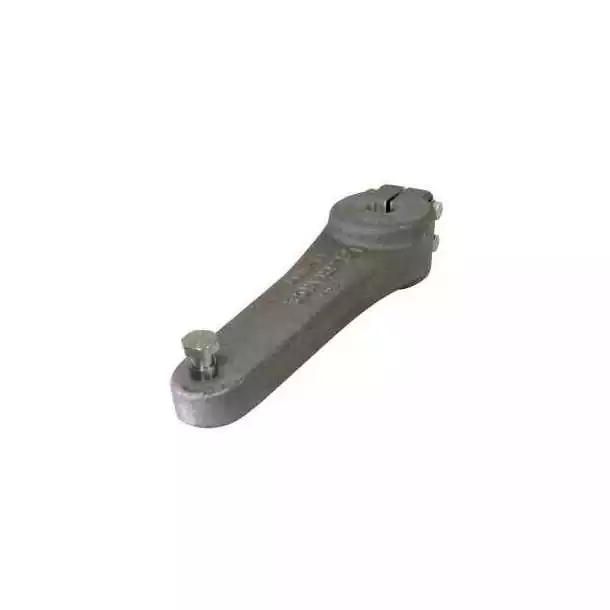

Bras de mèche (palonnier)

Fixé sur l’arbre/ mèche de gouvernail ou le vérin direction, le bras de mèche convertit l’effort en déplacement rotatif. Il doit être conçu pour l’arbre de Ø donné (ex : Ø 30 mm ou Ø 40 mm). Vérifiez : l’épaisseur de l’aile, les entraxes de fixation, les perçages, la compatibilité avec la visserie.

Barres de liaison

La barre de liaison relie le bras de mèche au mécanisme de barre ou au secteur de gouvernail. Ces barres peuvent être droites ou articulées, en inox ou aluminium, et se choisissent selon la longueur, l’angle, le jeu acceptable.

Comment bien choisir ?

  • Mesurez le diamètre de la mèche/gouvernail ou vérin pour adapter le bras de mèche.
  • Vérifiez l’espace disponible et le débattement maximum, afin de dimensionner la barre de liaison sans contrainte.
  • Privilégiez les matériaux marins (inox, alu anodisé), fixations robustes et vérifiez la compatibilité avec les fixations existantes.
  • En présence d’un vérin ou d’un pilote, vérifiez que le bras de mèche et la barre de liaison sont compatibles avec l’angle et la course du vérin.

Entretien & longévité

  • ✅ Contrôlez le bras de mèche pour aucun jeu dans la fixation à la mèche ou à la visserie.
  • ✅ Vérifiez les rotules, articulations, barres de liaison pour corrosion ou usure.
  • ✅ Lubrifiez les articulations si nécessaire, resserrez les fixations après quelques sorties et remplacez les pièces dès que jeu constaté.

Raccourcis utiles

Pour compléter votre installation direction : voyez « directions hydrauliques», « kits de direction», « crémaillères & kits supports ».

FAQ — Bras de mèche & barres de liaison

Qu’est-ce qu’un bras de mèche et à quel moment faut-il le remplacer ?
Le bras de mèche est la liaison mécanique fixée à la mèche du gouvernail ou du vérin, sur laquelle s’accroche la barre de liaison. Il faut le remplacer s’il y a jeu, corrosion, fissure ou mauvaise fixation à l’arbre.
Comment choisir la bonne barre de liaison pour mon bateau ?
Il faut mesurer la distance entre le bras de mèche et le point de fixation du secteur ou de l’arbre à gouverner, vérifier l’angle, le diamètre, la matière et que la barre permet un débattement suffisant sans contrainte.
Une barre de liaison articulée est-elle préférable à une droite ?
Une barre articulée permet de s’adapter aux montages avec léger désalignement ou angle. Une barre droite est plus simple, plus économique mais demande un alignement parfait.
Quelles vérifications d’entretien dois-je effectuer régulièrement ?
Vérifiez chaque saison : aucune flexion du bras, aucun jeu axial ou latéral, rotules lubrifiées, pas de corrosion importante, fixations bien serrées. Une installation mal entretenue peut générer jeu à la barre ou imprécision en navigation.
